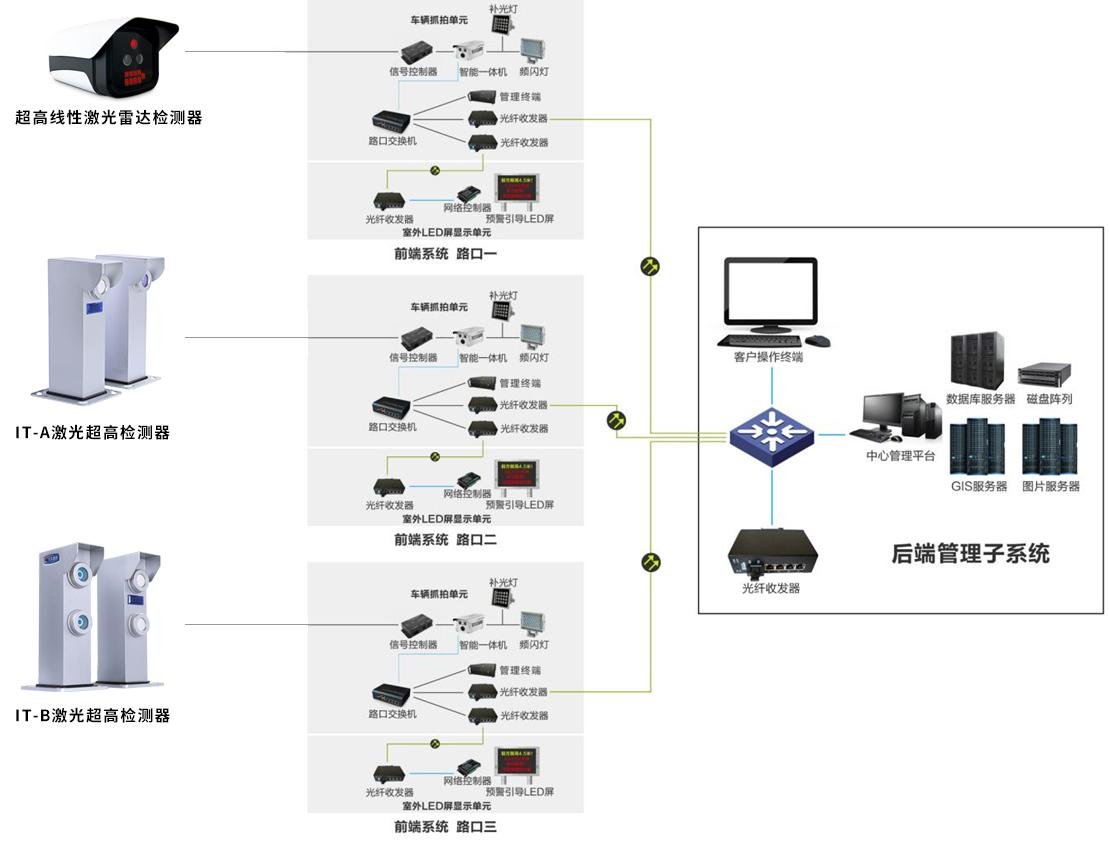

系統構成說明：當有車輛高度超過預先設定好的高度時，超高激光檢測器向控制設備發出車輛超高的信號，控制設備立即發出指令讓前方 100 米 LED
引導信息板進行提示司機車輛超高信息并提供出行車路線引導車輛繞行，同時控制器通過無線傳送至監控中心提醒有關人員車輛超高意外事件的發生及
發生地點，還可以 利用視頻抓拍系統抓拍超高車輛圖片（該系統各組成部件可以通過太陽能供電）。
3.2 前端子系統
負責完成信息的采集與前端預警信息顯示。包括超高車輛車道位置信息、卡口經過車輛信息、車輛特征 照片、車牌號碼等。并完成圖片信息識別、超
高車輛預警信息聯動發布、數據緩存以及壓縮上傳等功能。主要由超高線性激光雷達檢測器、智能一體化攝像機、補光燈、網絡交換機、管理終端、
LED 顯示屏等設備組成。
3.3 傳輸子系統
以自建路口局域網、專用接入網、中心視頻專網、4G 網絡為傳輸通道，構建網絡傳輸子系統，實現前端子系統與后端管理子系統之間的互聯互通，
完成數據、圖片的傳輸與交換。
3.4后端管理子系統
負責實現對轄區內相關數據的匯聚、處理、存儲、應用、管理與共享，由中心管理平臺和存儲系統組成。中心管理平臺由搭載平臺軟件模塊的服務器
組成，包括：管理服務器、應用服務器、Web 服務器、圖片服務器和數據庫服務器等。
四、系統設計
4.1前端子系統
4.1.1前端子系統組成
超高車輛檢測預警前端子系統主要由以下功能單元組成：
? 車輛檢測抓拍單元：含智能一體機、防眩目閃光燈、LED 補光燈、超高車輛檢測器、信號控制器、 管理終端；
? 室外 LED 屏顯示單元：室外箱體式防水 LED 顯示屏（含 LED 顯示模組、網絡控制器、電源模塊、屏體結構等）；
? 網絡傳輸單元：含路口交換機和光纖收發器；
? 視頻監控單元：含高清全景攝像機、輔助照明設備

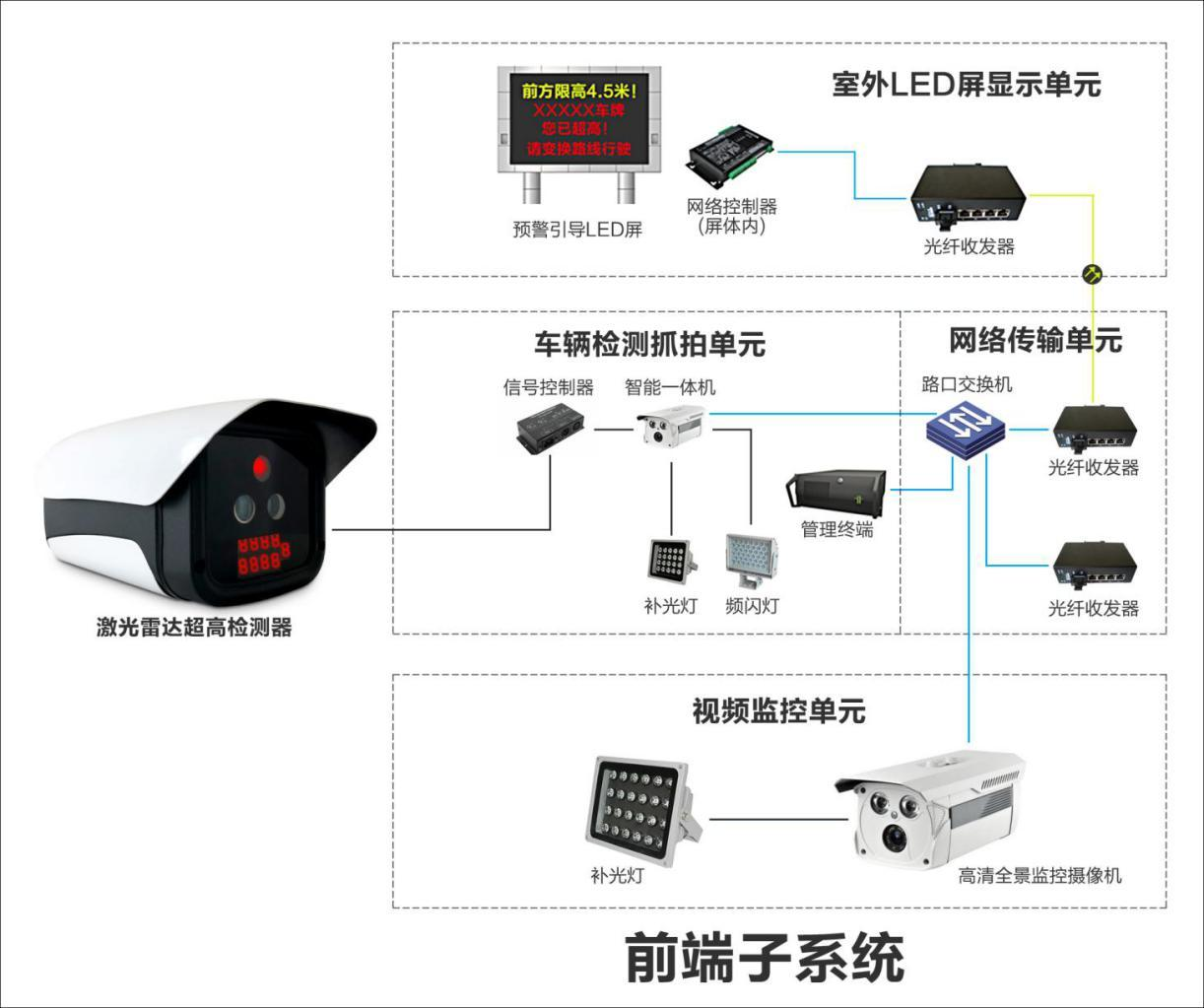

前端組成結構圖
4.1.2車輛檢測抓拍單元
4.1.2.1 超高探測單元
根據隧道、高架不同場所及客戶需求，提供三款超高檢測器供客戶選擇。
1、超高線性激光雷達探測器
1) 概述
激光雷達超高車輛檢測器，安裝在橋梁、隧道、城市高架、高速公路口，用于對過往超高車輛進行檢測， 當檢測到超高車輛并測出車輛行駛方向及所在
第幾車道位置，輸出對應車道報警信號，通過信號控制器啟動對應車道智能一體機，實現超高車輛的聯動抓拍。
2) 功能設置
激光雷達超高車輛檢測器有兩個功能按鍵，分別為〈功能/選擇〉、〈確認/退出〉按鍵，前部有 LCD 顯示及激光瞄準器。兩個功能按鍵是為了設置每個
待檢測車道信號所對應的距離位置區間，LCD 顯示設置信息、 當前檢測目標物距離位置等，激光瞄準器是為了瞄準待測物體具體方位。
設置步驟：
1、首先在 1S 中內連續按三下〈功能/選擇〉鍵，此時進入設置模式，車道信號輸出有 1 位八段數碼管顯示，第（當前數+1）車道設置信息；車道超高報警起始和終止位置區
間為 2*4 位 LCD 顯示，前兩位為整數位，后兩位為小數位。根據實際待測車道距離，設置每個車道超高信號的距離位置區間，顯示當前車道及報警信號距離位置區間，如：

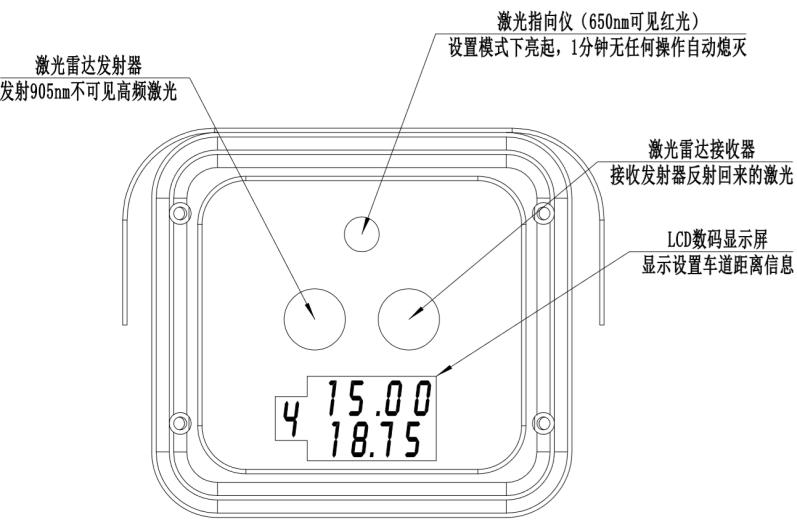

第 5 車道，車輛報警區域位置（15-18.75）米，設置顯示如下：
2、按一下〈功能/選擇〉鍵，進入起始位置數值第一位設置，此時該位數字會不停閃爍，再連續按下〈確認/退出〉鍵，此時數碼管循環顯示 0～9，直到顯示出想要的數值
后，停止按〈確認/退出〉鍵。
3、設置起始位置數值第二位，按照 2 步驟操作按一下〈進入/選擇〉按鍵，進入起始位置數值第二位設置，此時數碼顯示會不停閃爍，再連續按下〈確認/退出〉按鍵，此時
數碼管循環顯示 0～9，直到顯示出想要的數值后，停止按〈確認/退出〉按鍵。
4、按照 2、3 步驟完成其它數值位設置。
5、當前車道位置區間設置完畢后或不需設置，長按〈進入/選擇〉按鍵 1S 進入下一個車道位置區間設置，再按照 2、3 步驟完成區間數值位設置。
6、完成所有車道報警信號位置區間數值設置后，長按〈確認/退出〉按鍵 1S，退出設置，此時顯示具體報警位置數值，待 1 分鐘無任何設置操作后，數碼管顯示及激光瞄準
器熄滅。

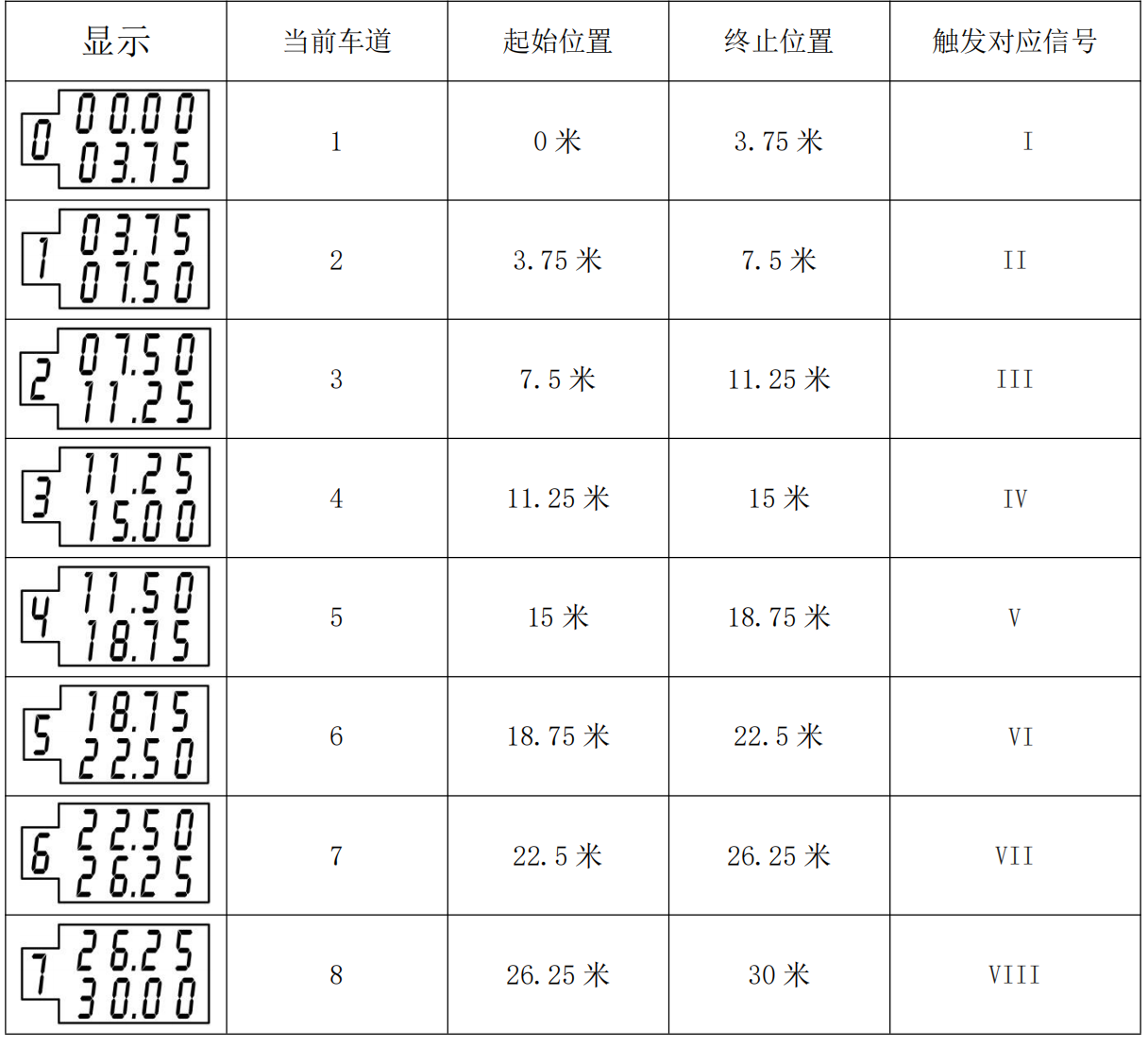

高速路 8 車道參數設置參考：
3) 產品安裝：
根據被保護道路橋梁高度，確定激光雷達超高檢測裝置高度，安裝選取壁裝式萬向可調支架，具體安裝步驟參考攝像機安裝，激光雷達超高檢測裝置安
裝完畢后，將產品進入設置模式，激光瞄準儀亮起，通過激光位置來調整產品角度，將激光通過調整萬向支架調至水平位置，將產品固定，產品即可警
戒過往超高車輛。

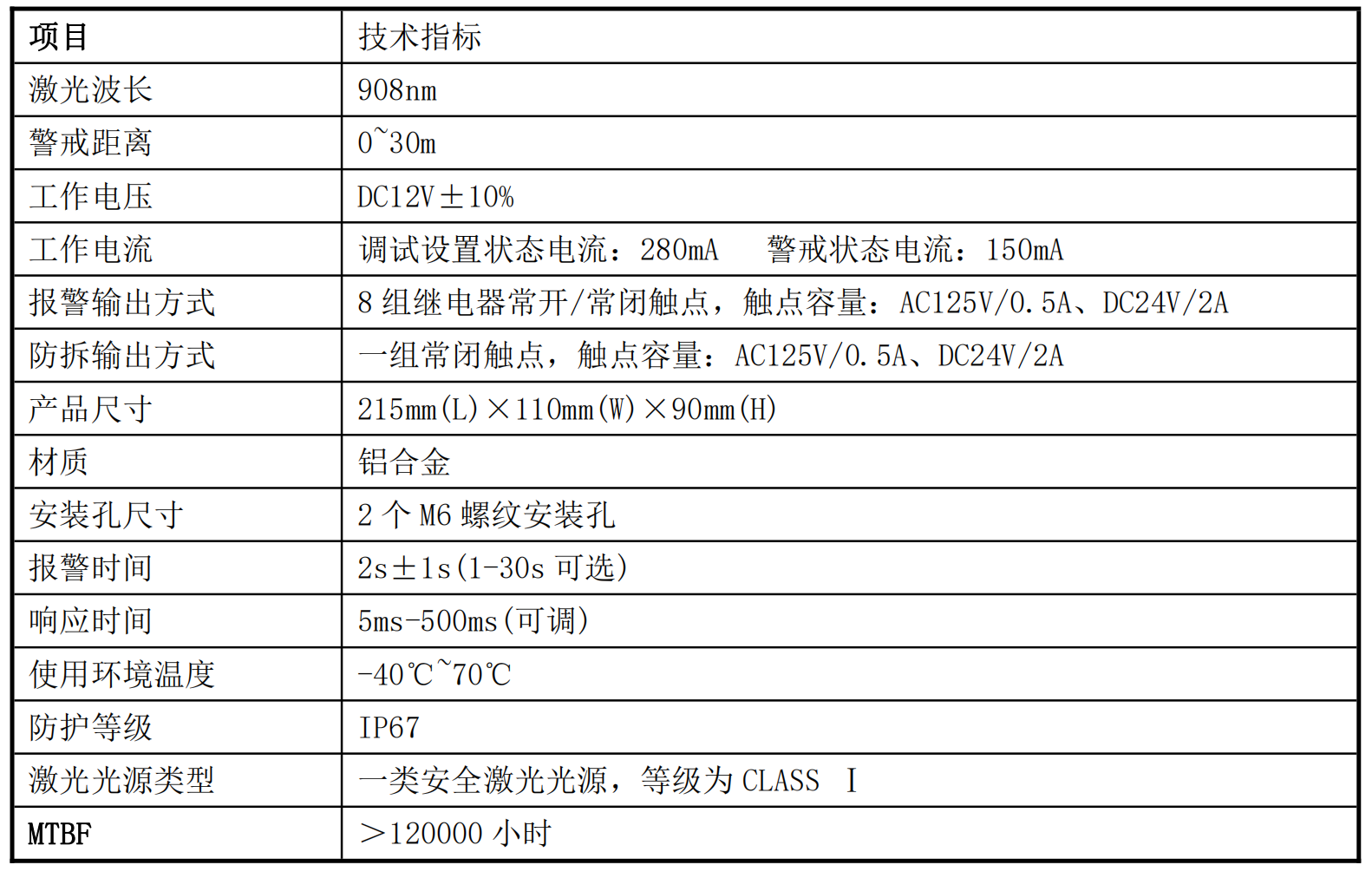

技術指標
2、激光高檢測器
產品特點：采用紅色半導體激光器為發射光源，抗雜光干擾的光學系 ffd 統為接收探頭，采用單光束遮擋方式報警輸出，可廣泛應用于橋梁、隧道、城
市高架等重要交通設施的超高預防和保護。

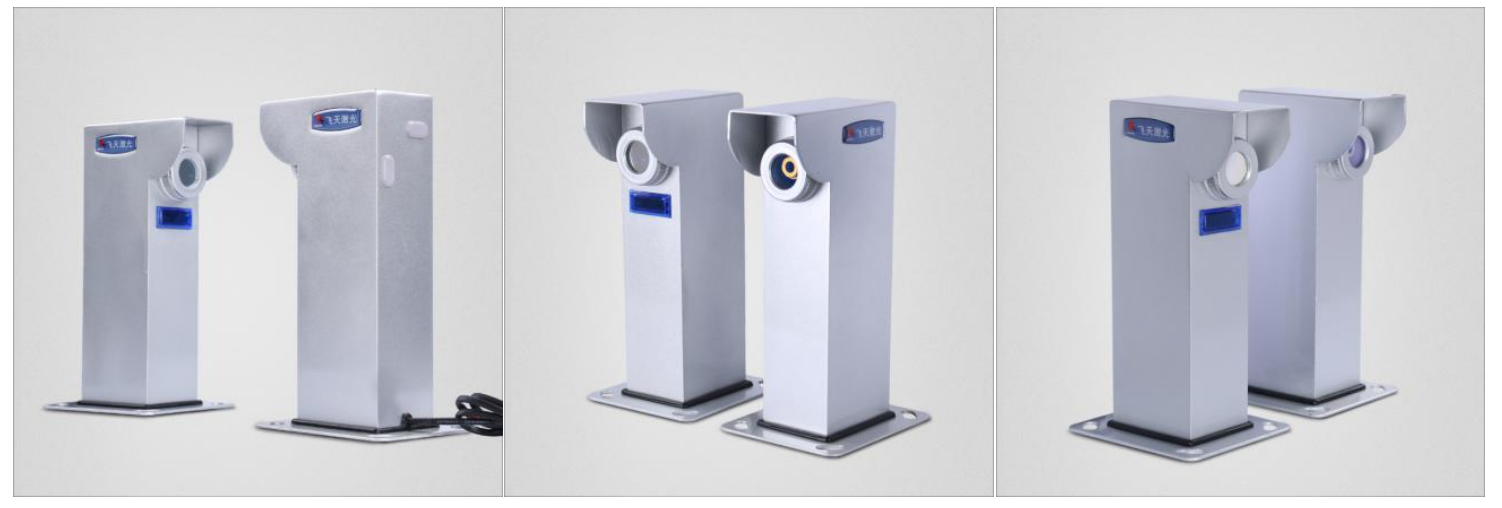

產品圖片

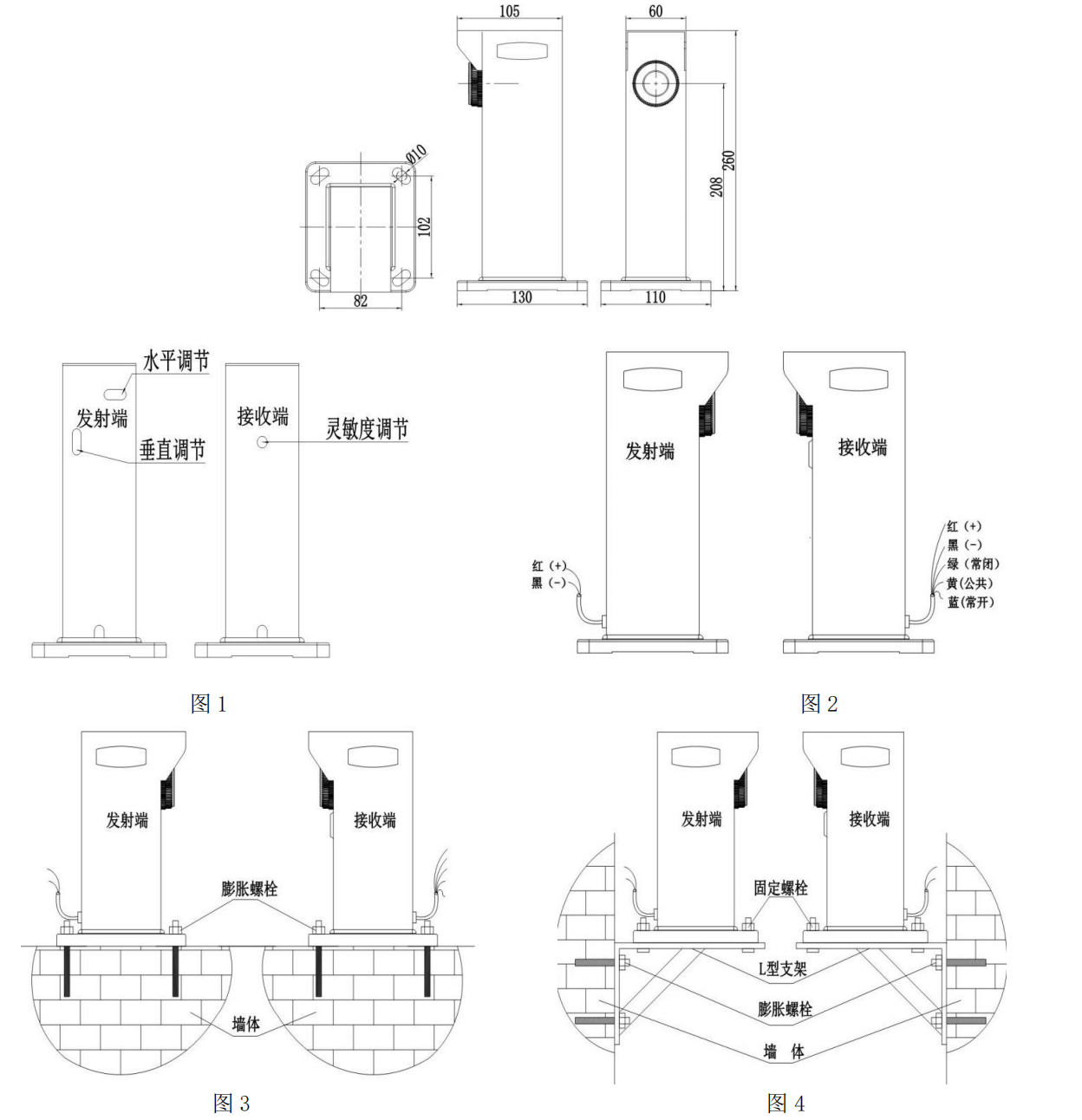

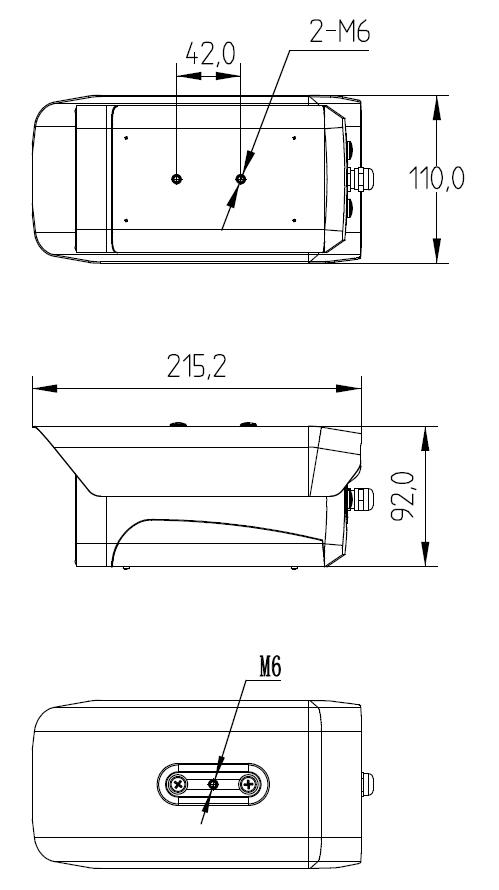

尺寸圖、組件圖

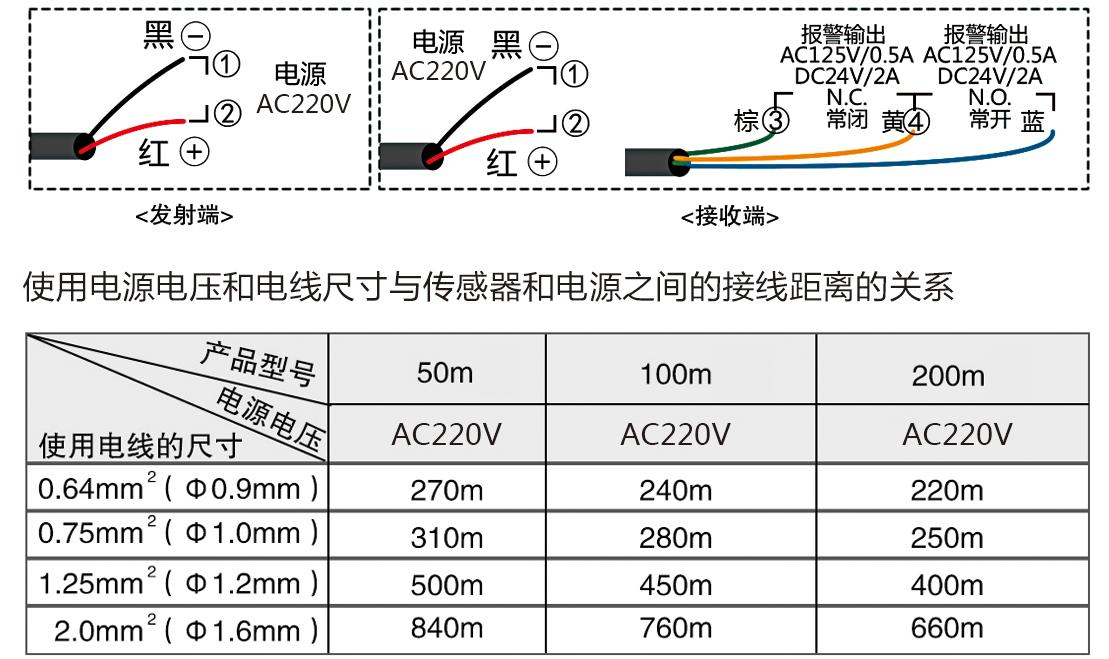

接線

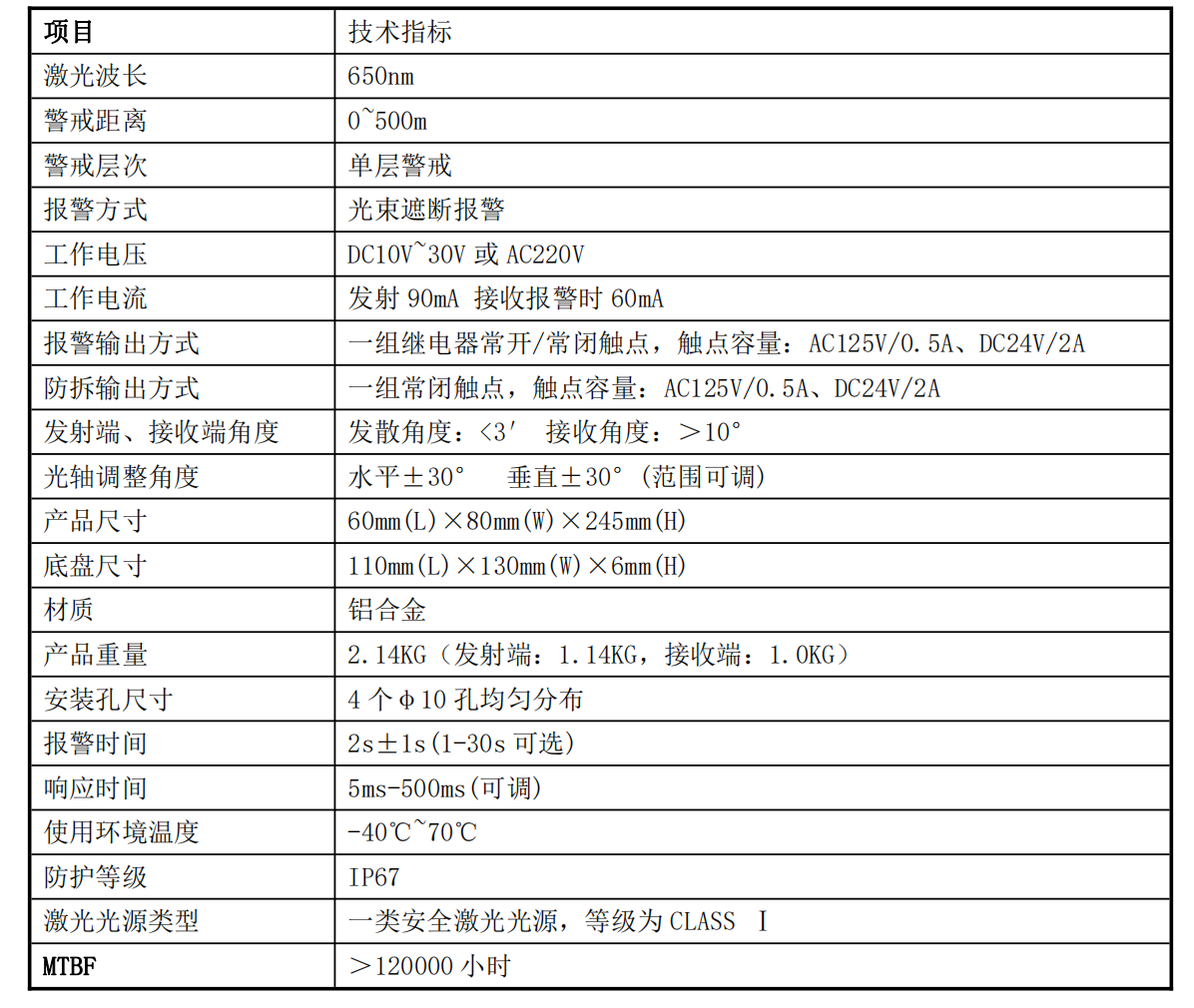

技術指標
4.1.2.2 車輛抓拍單元
系統由智能一體機、防眩目閃光燈、LED 補光燈組成，選用的 200 萬像素（或 500 萬、600 萬）高清智能一體機采用高清 CCD+高清 ISP+高性能嵌
式 DSP 一體化架構設計，集高清視頻采集、高清視頻處理等核心功能于一體。有效像素達到 1600*1200，所拍攝的圖片能清晰的分辨車牌號碼、車牌
顏色、車輛類型、車身顏色、人員臉部特征等。200 萬高清智能一體機集成視頻檢測功能，采用視頻檢測算法完成正?？谲囕v檢測及過車抓拍、采用
激光對射探測器外觸發完成超高車輛檢測抓拍，同時輸出高清照片和車牌識別數據，具備強光（逆、順）抑制功能，減弱白天日光對卡口抓拍單元和夜
間機動車大燈對卡口抓拍單元拍照的影響，從所拍照片上能清晰呈現機動車正面全貌和車牌特征。 防眩目閃光燈、LED 補光燈作為輔助檢測、抓拍補
光設備，可為夜間的車輛檢測抓拍提供保障。
由信號控制器、管理終端組成
信號控制器用于將激光雷達超高檢測器檢測到超高車輛實時信號，傳輸給抓拍單元，實現超高車輛的聯動抓拍。
管理終端用于前端抓拍數據的緩存與數據上傳。同時管理終端還負責前端對超高車輛信息的實時聯動LED 屏發現顯示。
4.1.3 室外 LED 屏顯示單元
室外 LED 屏顯示單元主要為室外箱體式防水 LED 顯示屏，其包含 LED 顯示模組、網絡控制器、電源模塊、
屏體結構等 LED 顯示系統組件。其主要負責對前端管理終端設備和后端監控中心所發布的信息進行輸出顯示。
4.1.4 網絡傳輸單元
網絡傳輸單元主要由路口工業交換機、光纖收發器以及 4G 網關等資源組成，實現前端子系統組成局域網并與中心平臺之間的互聯互通。
4.1.5 視頻監控單元
視頻監控單元由高清全景攝像機和輔助補光燈組成，安裝架設在路橋口和隧道口處（由內向外拍攝），用于記錄車輛進入橋口和隧道口的視頻圖像，作
為違章管理處罰和事故處理提供有力的依據。
4.2系統現場布局

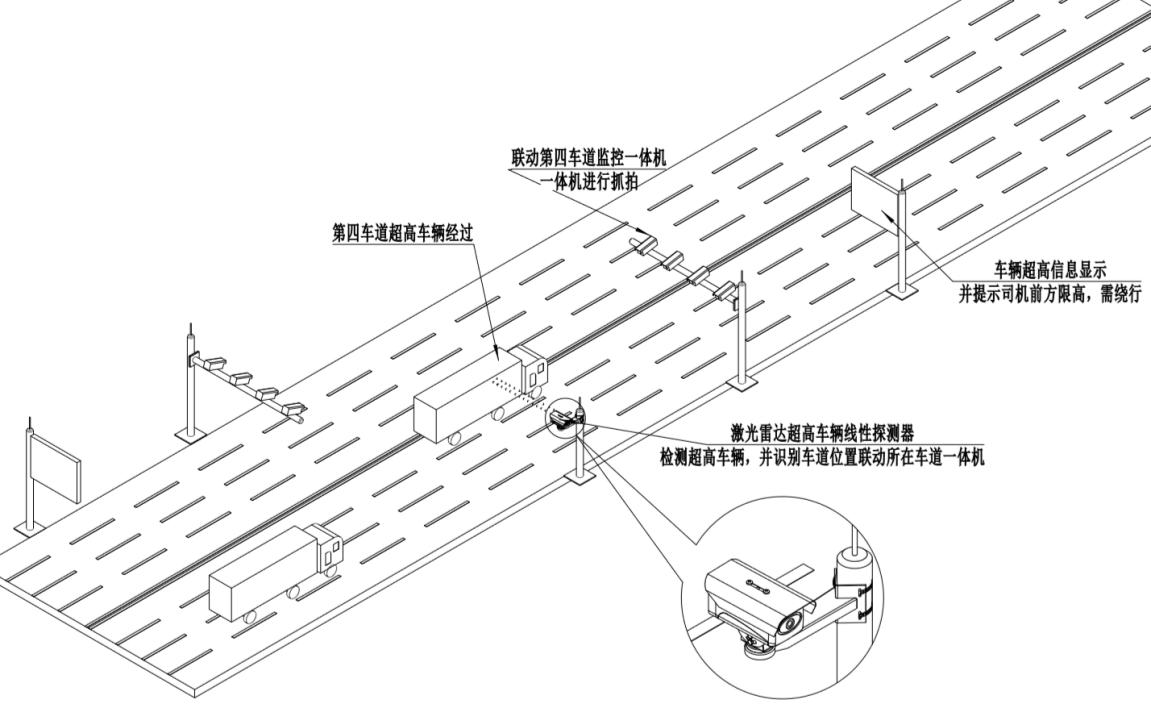

監測點的現場布局示意圖如下
4.3 系統工作原理
系統采用激光雷達檢測聯動控制和視頻分析檢測相結合的方式，同時超高車輛和正常行駛車輛進行檢測、抓拍與記錄。然后通過管理終端或后端中心服務器采用網絡異步控制
的方式及時將超高車輛信息進行發現預警。
4.4 系統主要功能
4.4.1 圖像記錄功能
系統拍攝的車輛及人員特征圖像 200 萬分辨率為 1600×1200，500 萬分辨率為 2592×2048，圖像以JPEG 格式存儲，正常行駛車輛圖片 200 萬像素不超過 300KB、500
萬像素不超過 700 KB，200 萬像素違法圖片不超過 600K。500 萬像素違法圖片不超過 1M。車輛通過的信息寫入中心平臺數據庫，同時在圖像中疊加車輛通行數據，如：
記錄編號、設備編號、檢測時間（年月日時分秒）、車牌號碼、車牌顏色、車型 類、車身顏色、檢測地點、車牌圖片等信息。
4.4.2 超限高抓拍功能
系統可對超限高車輛進行自動檢測識別，自動抓拍并記錄存儲。記錄格式可根據用戶要求自己選擇保存 1～2 張，記錄信息包括：檢測地點名、車輛類型、車牌號、車牌顏色
等。系統可自動對車輛牌照進行識別，包括車牌號碼、車牌顏色的識別。并且將車輛圖片和通行信息自動上傳到中心平臺。
? 超高車輛捕獲率：全天：≥92%；
? 超高車輛捕獲有效率：全天：≥95%；
4.4.3 超限高車輛預警功能
系統可將檢測到的超高車輛信息在前端 LED 顯示屏上自動預警發布。發布內容："前方限高 XX 米，XXXXX 車牌，您已超高，請變換路線行駛"。 發布信息用戶可自定義，其
中車牌信息為超高車輛的車牌識別號碼。用戶可設置單條發布信息顯示持續時間和 LED 屏無超高車輛顯示固定警示信息內容以及信息的顯示機制。
4.4.4 治安卡口功能
系統可對通過的正常高度車輛進行車牌號碼自動識別，并進行記錄存儲。記錄格式可根據用戶要求自己選擇保存 1～2 張，記錄信息包括：檢測地點名、車道方向、車牌號、
車牌顏色等。系統可自動對車輛牌照進行識別，包括車牌號碼、車牌顏色的識別。并且將車輛圖片和通行信息自動上傳到中心平臺。
? 卡口車輛捕獲率：白天：≥98%，夜間：≥95%；
? 卡口車輛捕獲有效率（識別率）：白天：≥95%，夜間：≥92%；

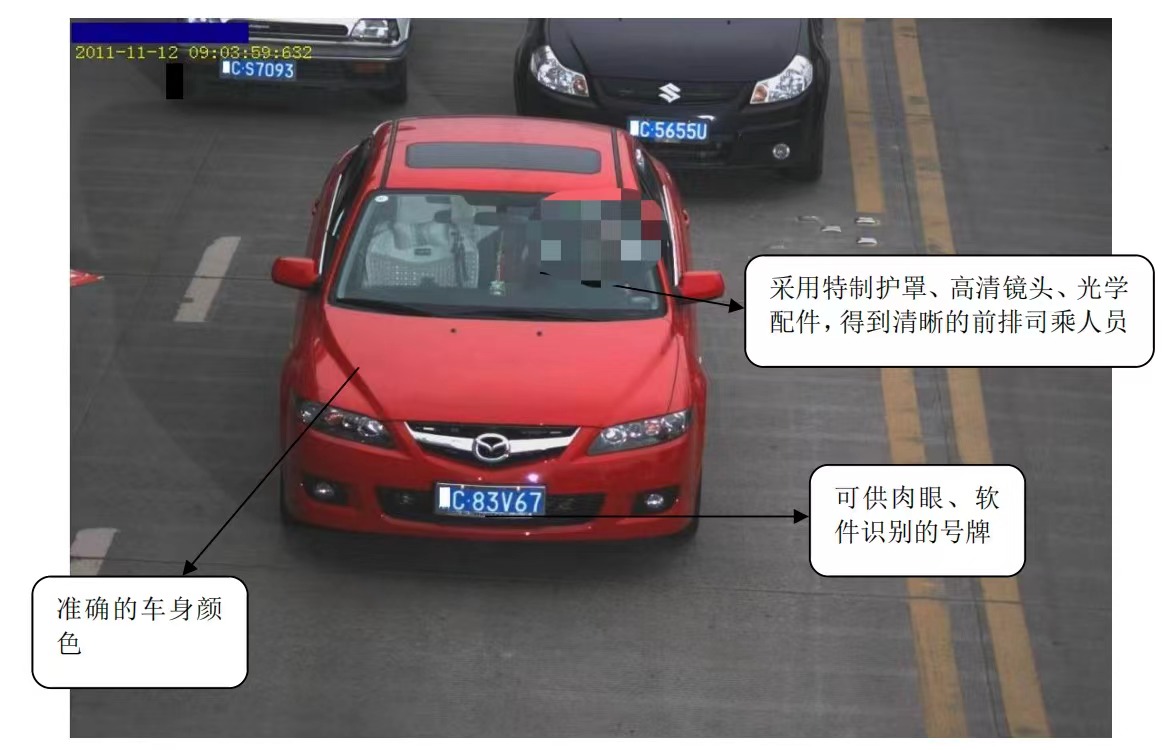

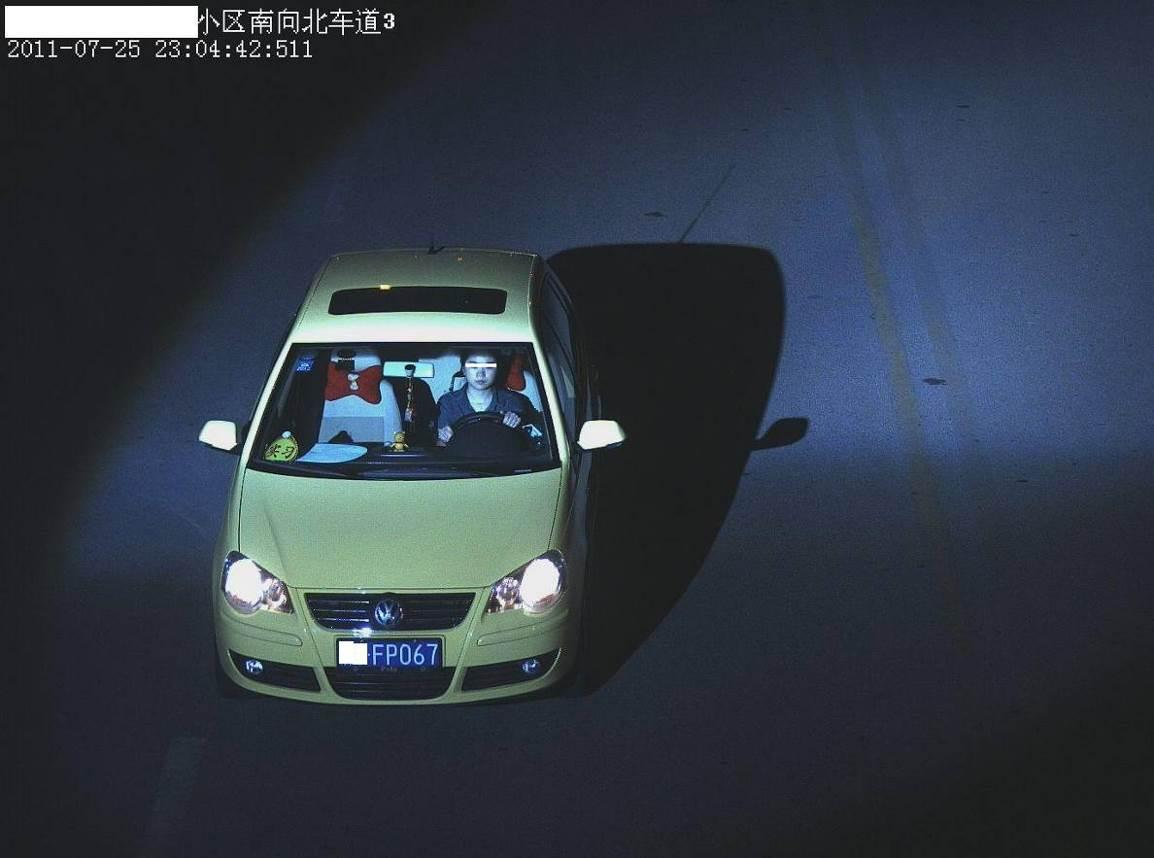

（1）正常車輛抓拍
當運動車輛經過抓拍位置時，系統自動抓拍，并開啟閃光燈進行同步補光，保證抓拍效果。如下圖：

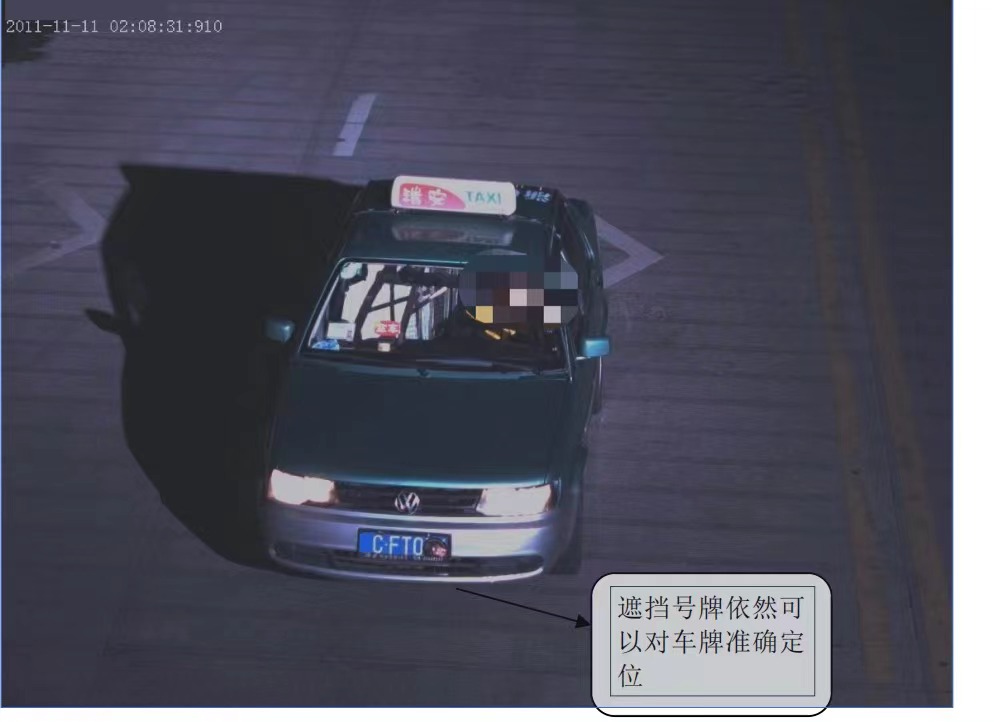

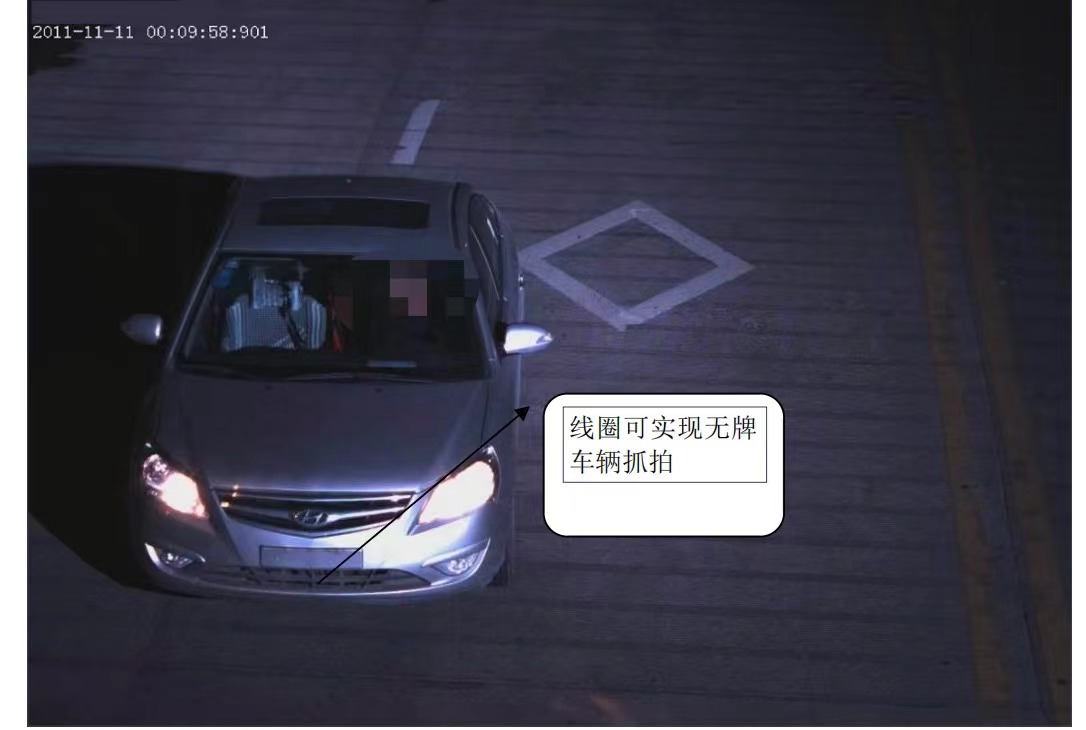

2）無牌機動車抓拍
攝像機虛擬線圈采用動、靜檢測相結合方式檢測車輛，對無牌車輛、車牌異常車輛也能正常抓拍。
4.5 前端存儲技術
為了保證數據的安全性，路口前端高清智能一體化攝像機和一體化管理終端均內置數據存儲，實現前 端 2 級數據可靠性。高清智能一體化攝像機內置容量為 32G 的 SD 存儲
卡，可以存儲 4 萬條以上的車輛圖 片信息；一體化管理終端內置容量為 2TB 的存儲硬盤，可存儲不少于 200 萬條以上的車輛圖片信息。 當前端路口和中心服務器的鏈路故
障時，前端設備的數據自動保存在存儲卡和存儲硬盤內，當鏈路恢復正常時，存儲卡和存儲硬盤內的數據自動上傳到中心服務器。當鏈路長時間故障時，維護人員亦可到前
端路口，直接從前端設備內導出數據。
4.6 車輛號牌識別
系統對所記錄車輛圖片進行車輛號牌及顏色、車身顏色、車輛品牌、車身長度自動識別。系統具備對民用、警用、軍用、武警、拖拉機（農用車）等機動車號牌計算機自動識
別能力，所能識別的字符包括:
①“0—9”十個阿拉伯?dāng)?shù)字；
②“A—Z”二十六個英文字母；
③省市區漢字簡稱(京、津、晉、冀、蒙、遼、吉、黑、滬、蘇、浙、皖、閩、贛、魯、豫、湘、粵、 桂、瓊、川、貴、云、藏、陜、甘、青、寧、新、渝、使、臨、臺等) ；
④“2013”式新軍車車牌（XY12345 新格式）；
⑤號牌分類用漢字(警、學、領、試、掛、境、港、澳、拖、農等) ；
⑥武警車牌字符（“WJ”、“0～9”）。
白天車輛號牌識別準確率不低于 98%；夜間車輛號牌識別準確率不低于 98%。系統最小能識別號牌寬度 65-70 個像素的車牌，后六位字符識別準確率大于 75%.
系統能識別黑、白、藍、黃四種車牌顏色。
4.7 車輛型號判別功能
系統采用車牌顏色和視頻檢測技術結合的方法對車輛進行分型。對于民用車來說，藍顏色車牌表示的是小型車輛，而黃顏色車牌表示的是大型車輛。因此，首先利用車牌顏色
判斷車輛類型，對于無法根據車牌顏色判別車型或者無法判斷車牌顏色的情況，就利用圖像分析技術來輔助區分車輛的類型。

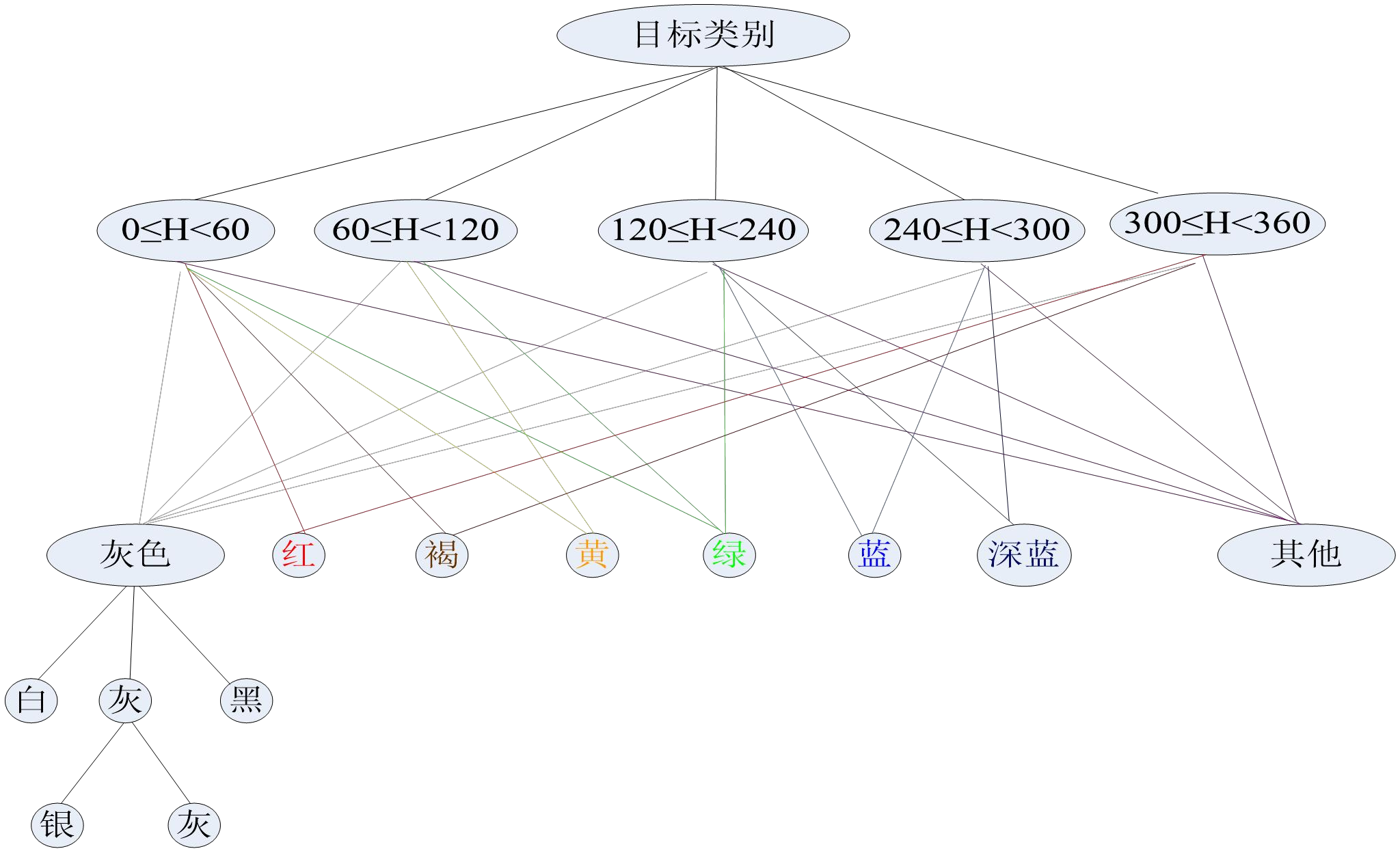

車身顏色識別
系統可自動對車身深淺和顏色進行識別，可供用戶根據車身顏色來查詢通行車輛，為公安稽查和刑偵案件偵破提供了科技新手段。
系統可自動區分出車輛為深色車輛還是淺色車輛；并識別出 9 種常見車身顏色，9 種顏色包括：白，灰(銀)，黃、粉、紅、綠、藍、棕、黑。
深淺分類準確率不小于 80％；9 種常見車身顏色識別準確率不小于 70％。
4.8 數據傳輸功能
系統能夠通過以太網絡或光纖與遠端監控中心實現實時數據傳輸，傳輸方式可采用 TCP/IP 協議，遠程數據訪問也可以通過 FTP 等方式進行。為便于二次開發，系統提供標
準和開放的網絡通信協議，平臺廠商可以進行軟件功能集成，將前端數據采集并集成到現有的管理平臺。
4.9 遠程維護功能
可通過網絡實時監測設備的運行狀態，可以對前端智能攝像機、一體化管理終端進行遠程設置等，以實現遠程系統維護。同時系統可以進行定時的自檢，也可以適時的人工檢
測，當系統出現故障，則以報告的形式顯示出來。
4.10 設備管理
高清治安卡口系統提供設備編號、設備同步時鐘、設備運行狀態監測設置等設備參數配置，通過軟件配置后，前端設備即與后端管理平臺時鐘同步，避免因時間不同步而影響
抓拍信息的準確性。也可以在中央遠程配置，以及實現遠程登陸、重啟、復位等遠程維護。
4.11 系統對時功能
在中心機房的服務器上安裝 NTP 對時服務，所有的前端攝像機與 NTP 服務器對時，保證所有的前端攝像機與 NTP 服務器時間同步。
4.12 配置清單

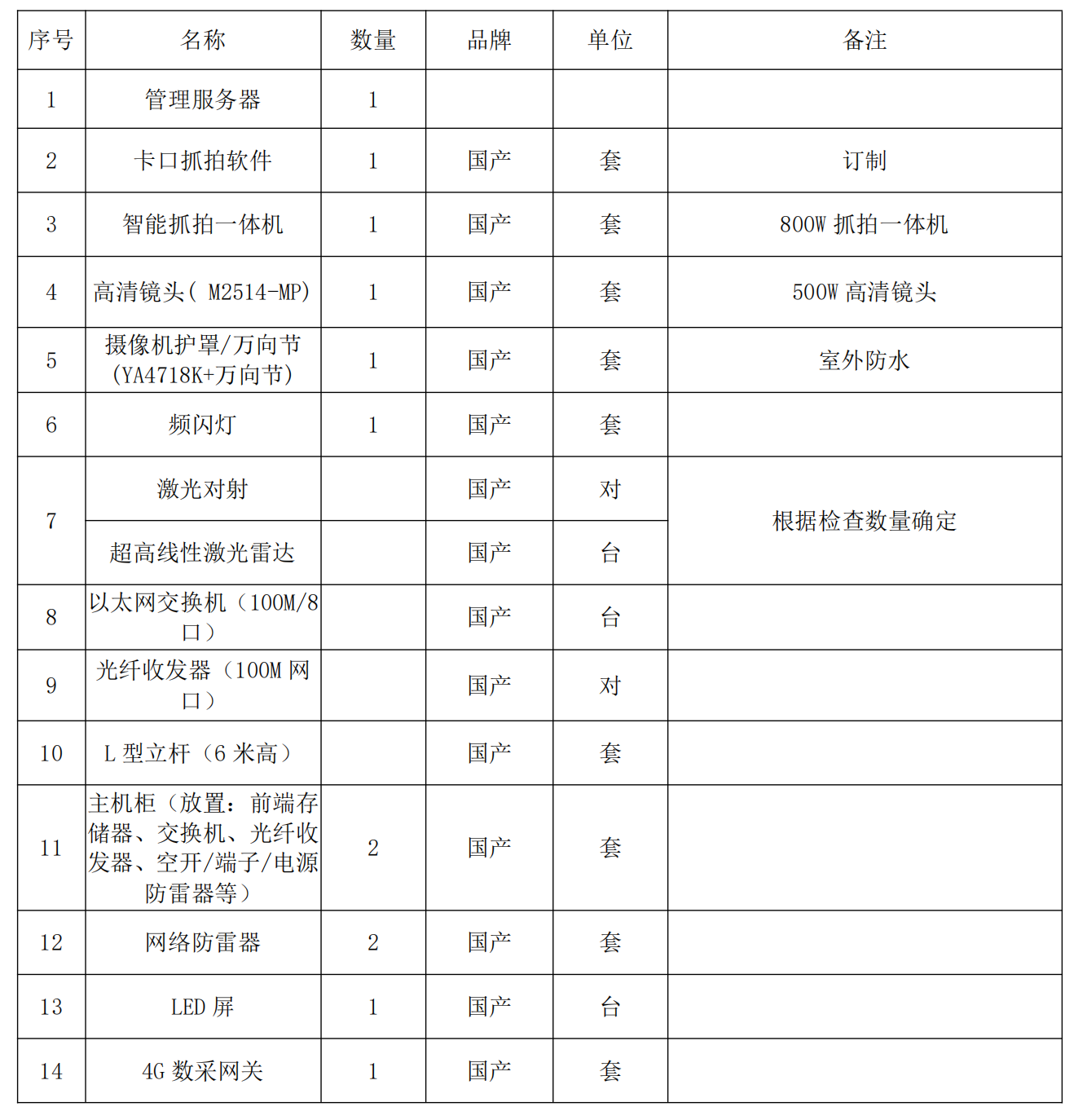

4.12.1 超高車輛抓拍顯示車牌識別配置清單
