一、方案介紹

泵站集成監控系統能夠?qū)⒎植荚趶V闊地域上的多個泵站的監控數據集中到數據中心，統一的將數據存儲在工業實時數據庫中，通過多泵站的數據統計與分析，再統一系統展示與數據發布平臺，將泵站群的數據展示為運行畫面、統計報表、統計曲線等形式。為泵站的遠程控制與管理提供支持與費助，遠程反映泵站的運行狀態,隆低泵站運行中的成本，提升泵站群的管理質量與效率e同時，也為城市地區自來水污水等的管理控制提供科學準確地

二、方案目標

實現 6 個分散在各地的泵站的集中管控。

實現泵站液位、溫度等關鍵運行參數以及設備運行狀態的實時監控及告警提醒。

由于 6#泵站變頻器故障，無法實現變頻運行，現通過對自控系統的改造實現 6#泵站的軟起動。

三、集控方案

1、網絡架構

整個項目的實施原則是盡量不改動設備原有硬件結構，通過新增 PLC 接口模塊、交換機、數采網關，采集各設備的關鍵參數。

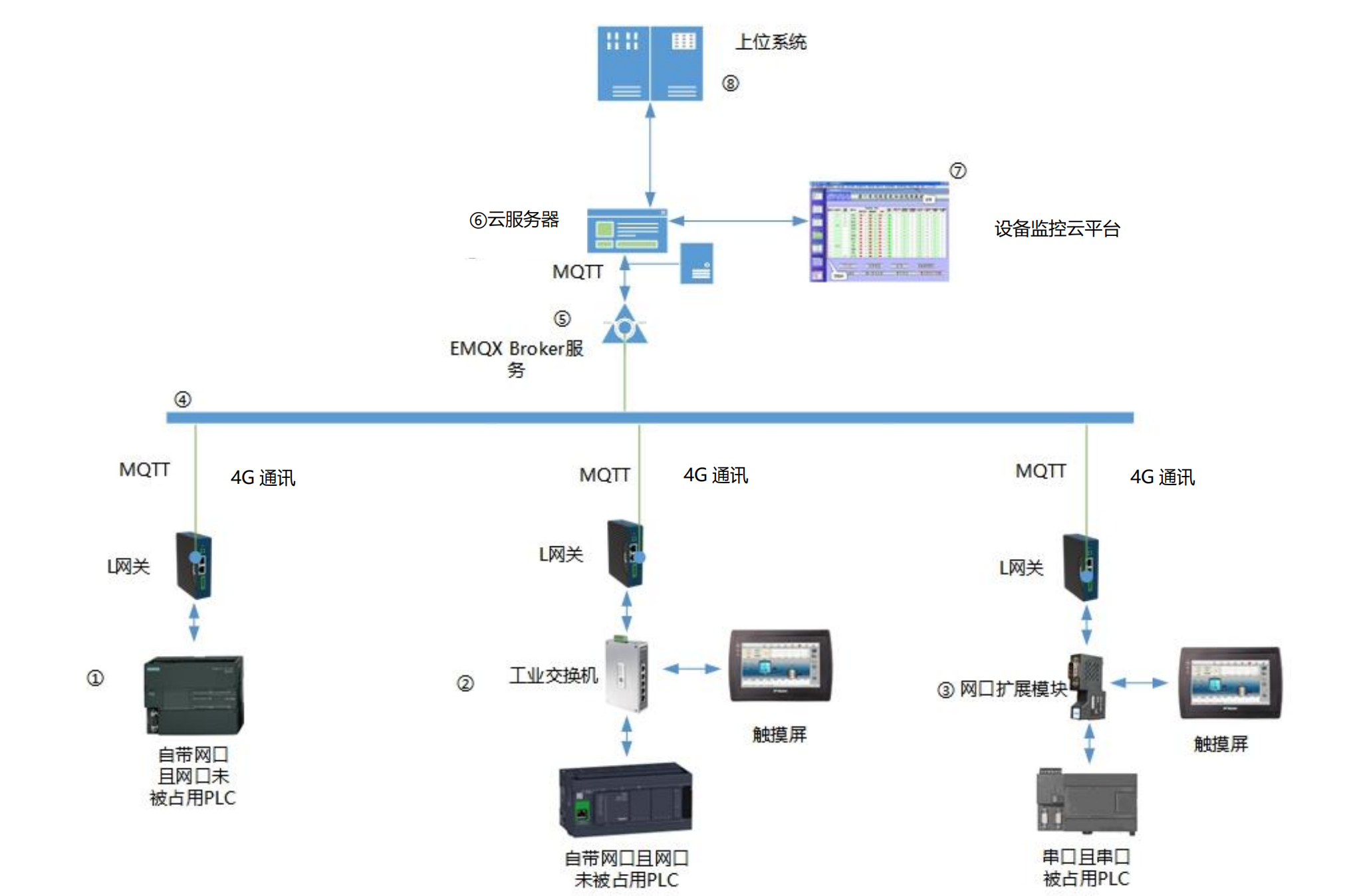

方案整體架構圖如下：

2、實施方案

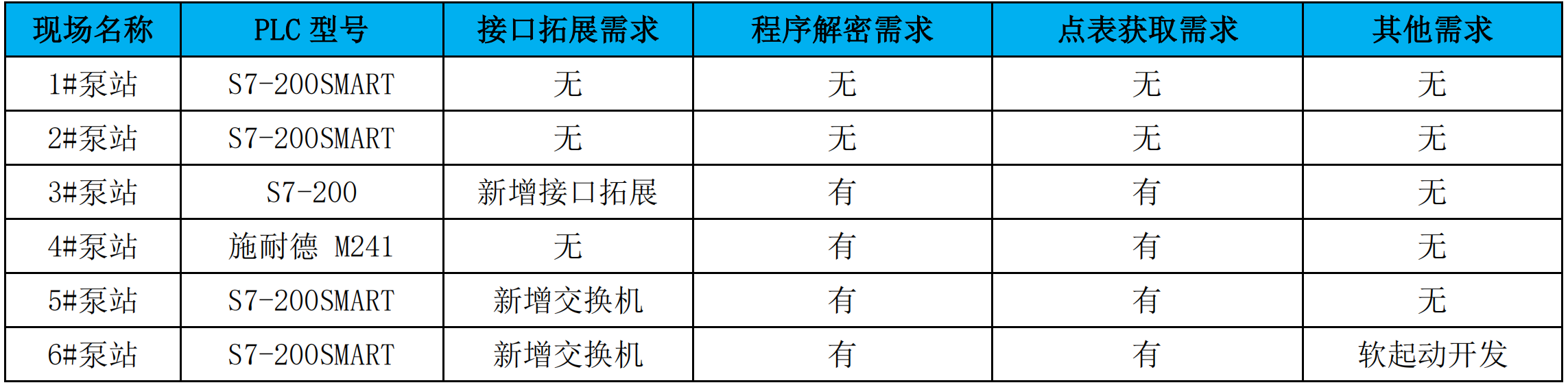

1、自帶網口且網口未被占用 PLC 類設備：例如現場 1#、2# S7-200smart PLC，4#施耐德 M241 PLC，數采網關通過網口直接采集 PLC 數據，數據通過 4G 通訊上傳至云服務器。

2、自帶網口且網口被占用 PLC 類設備：例如現場 5#、6# S7-200smart PLC，PLC 網口被觸摸屏占用，需增加交換機擴展網口，數采網關通過網口直接采集 PLC 數據，數據通過 4G 通訊上傳至云服務器。

3、串口且串口被占用 PLC 類設備：例如現場 3# S7-200 PLC，PLC 串口被觸摸屏占用，需增加網口擴展模塊擴展網口，不影響現有觸摸屏通訊，數采網關通過網口直接采集 PLC 數據，數據通過 4G 通 訊上傳至云服務器。

4、每臺 PLC 的點位地址表需要廠家在實施開始前提供準備好，但目前僅 1#、2#有點表，其他均無法提供點位表，且程序有加密，因此需要提供破解服務。
